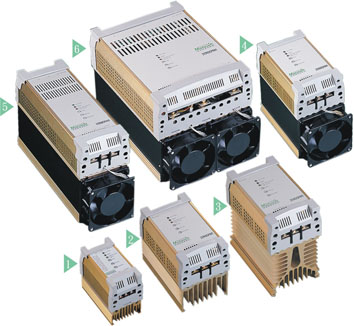

馬達緩衝啟動器NS.NT系列

---係本公司集12年來之SCR電熱調整器(15A~600A)及M系列馬達緩衝啟動器...成功經驗及其相關智慧累積之另一鉅作。

調整更簡易、價格更經濟，且採用使用多年之智慧型HOM結構，具絕佳之按裝與檢修方便性。其散熱、耐流、耐壓等安全特性，均經多年品質考驗，本產品從設計、試樣、量產，均經由 ZEROSPAN工廠，以ISO 9001 國際品保制度之品質管制下完成。

有效改善馬達啟動、停止特性          免於電源及機械衝擊，延長設備壽命

6 Thyristor三相全波控制，優質啟動、停止特性。(一般2相控制無法比擬)
具充足散熱能力，超長壽命， 免加裝By Pass電磁接觸器。
微電腦數位化控制、高精度、多功能、操控調整容易，並具欠相及過熱保護。
電子式，無接點、無噪音，半永久性壽命。
體積小，配線容易，僅須三條導線接到馬達。
取代Y-△電磁開關、自耦變壓器、電抗器等傳統控制，且更超值。

在啟動時，須限制電源電壓降幅度，或減少突波電流時
限制啟動轉矩來保護被驅動之機械負載時
須平滑加速或減速以防止被帶動之物体滑落，傾倒時
高慣性負載之緩慢啟動或須精密保護之馬達及設備
其他所有須平滑啟動，停止機能，但不必作速度控制之機械設備

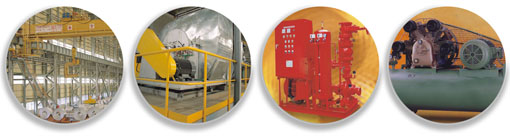

例如: 泵、風車、輸送帶、天車、粉碎機、離心機、冰水機、空壓機...等
用於抽水泵時，能防止瞬間水壓衝擊及停止時之水捶效應

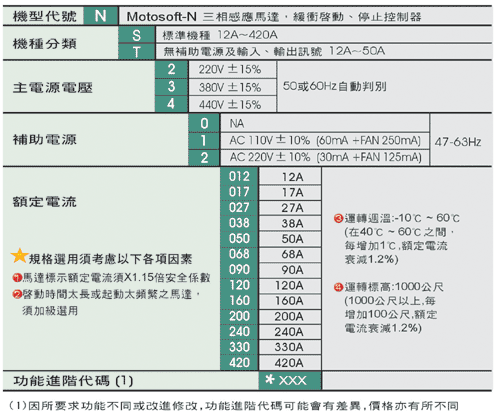

規格選用
規格選用前請考慮以下各項因素
馬達標示額定電流須X1.15倍安全係數
啟動時間太長或起動太頻繁之馬達， 須加級選用
運轉週溫:-10℃ ~ 60℃(在40℃ ~ 60℃之間，每增加1℃，額定電流衰減1.2%)
運轉標高:1000公尺(1000公尺以上，每增加100公尺，額定電流衰減1.2%)

上表為標準4極馬達規格選用參考，馬達電流可能因廠牌、頻率、極數、電壓變動、負載狀況..等因素，而有所不同。

自冷式散熱片散熱能力充足，永久免保養

最小安裝距離

周圍環境條件

配線及操作注意事項

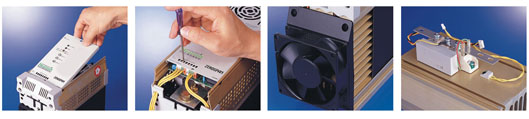

1. 主迴路由K1.K2.K3輸入，由L1.L2.L3輸出至馬達， 不可對調使用，且接線端子以壓著面向下，背面向上之方式螺固(較不影響塑膠防護蓋之坎入與開啟)， 端子並套上絕緣膠套。(如右圖)
                                                                                             端子壓著面向下


2.
   控制回路接線端子，每端子以僅接一條線為佳。
   A.以一字起子由端子上方下壓端子即可開啟，控制線不必壓著端子，可直接插入。
   B.控制線記得由下方塑膠線孔穿入，勿由上方之塑膠防護蓋或主電源端子旁穿入(如左圖)，如此配線完成，蓋上塑膠防護蓋，所有配線均為內藏式，安全美觀。



3. 請加裝電磁接觸器做為EM.STOP緊急停止用，於設備或Motosoft -N故障時，可安全迅速隔離主電源。
   Motosoft-N 在不輸出時，不算完全隔離，請裝置分路開關(NFB)，於馬達接線或設備檢修時，切斷分路開關，如果只操作使Motosoft-N關掉是不夠的，因其接線端仍帶電，會發生觸電危險。
   Motosoft-N不具馬達過載保護功能，請視馬達設備需求，加裝過載電驛。



4. 若主電源迴路加裝改善功因之進相電容器時須將其連接於Motosoft 之電源側，(接於負載側將造成Motosoft損壞)；若Motosoft電源側裝有電磁接觸器時，電容器須裝於電磁接觸器與分路開關之間
   ( MC1需比MC2先投入 ON)，如下圖：


本說明書列舉之數種配線範例供參考，配線時仍須遵照當地(該國)電工法規之規定。

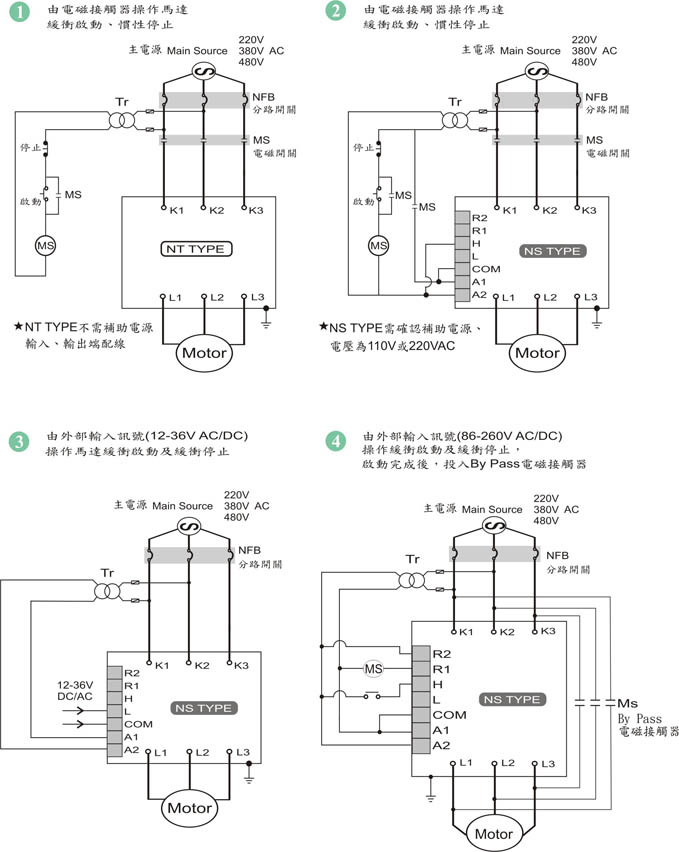

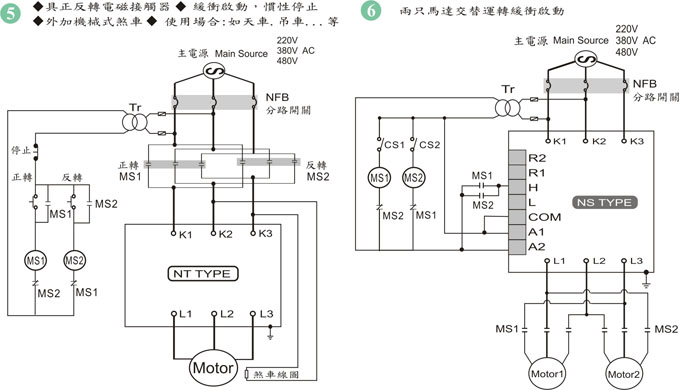

配線例

內部線路方塊圖

Motosoft-NS機種，由外部輸入訊號，操作運轉或停止，並具Running輸出接點。

Motosoft-NS機種，不必補助電源及輸入訊號，當主電源送電即緩衝啟動。

Motosoft具有一光隔離輸入訊號，用於控制馬達運轉或停止，由COM/H或COM/L輸入一電壓，使光耦合器動作ON---運轉 OFF---停止(ON/OFF轉換時間需大於12mS)，H端與L端各有不同電壓範圍，且AC、DC通用，DC不需分+ - 極性。

Motosoft-N具有一Relay(NO)接點輸出訊號，當馬達啟動完成時---ON閉合，
當開始緩衝停止時---OFF打開 (接點容量:3A/250VAC 30VDC Resistive Load)。

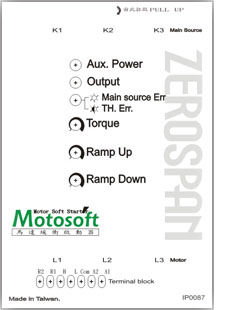

LED顯示

NS TYPE需補助電源送電才會顯示(僅主電源送電時所有指示燈均不亮)
NT TYPE其補助電源已與主電源直接連接，送入主電源，則開始啟動運轉
Aux Power補助電源指示燈(綠) ---送電時，長亮
Output輸出指示燈(紅) ---輸出時，長亮
Main source Err. ---主電源異常欠相時，黃燈長亮
Th Err.---散熱片超溫時，黃燈閃亮

Motosoft 包含三只參數調整VR，於面板上方，由上而下有

以上各VR箭頭角度為出廠設定位置

啟動參數
Motosoft之啟動，由Touque VR調整起始啟動轉距，可調範圍25~70% (出廠設定為30%)，
由Ramp Up VR調整啟動上昇斜率，可調範圍1~60秒(出廠設定為30秒)，可依負載實際需要，增減上述2只VR 以達最佳之啟動特性。
Touque VR及Ramp Up VR須於啟動前設定，啟動中再調整無效

停止參數
1.緩衝停止
由Ramp Down VR調整電壓下降時間,可調範圍:0~60秒(出廠設定0秒)
Ramp Down VR須於緩停前設定,緩停中再調整無效
2. 慣性自然停止
將Ramp Down VR調0秒，Motosoft-N停止時， 即為慣性自然停止，
關掉補助電源,馬達亦為慣性自然停止。
3. 緊急停止
遇有緊急狀況時，將主電源OFF則為緊急停止 (設備如無煞車裝置時，仍以慣性自然停止)

防止欠相啟動
啟動前若主電源欠相，則Err.黃燈長亮，並禁止啟動。(主電源K1、 K2、 K3不可併接其他元件，否則將會影響欠相偵測功能)
SCR過熱保護
當散熱片溫度高於80 ± 3℃時，則自動緩衝停止或禁止啟動，並且Err.黃燈閃亮。
冷卻風扇保護
風扇冷卻機型，具有風扇運轉控制：
A.當補助電源送電後，風扇預先運轉10秒後停止(方便確認風扇是否正常)
B.當散熱溫度高於55℃時，冷卻風扇開始運轉，低於50℃時，冷卻風扇停止，有效延長風扇壽命。
