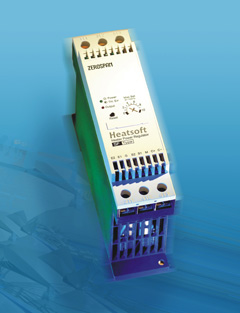

  SF Type 精巧型
1φ 3φ 50~500VAC 10~560A
數位化精密調整,提供加熱設備安全穩定運作




















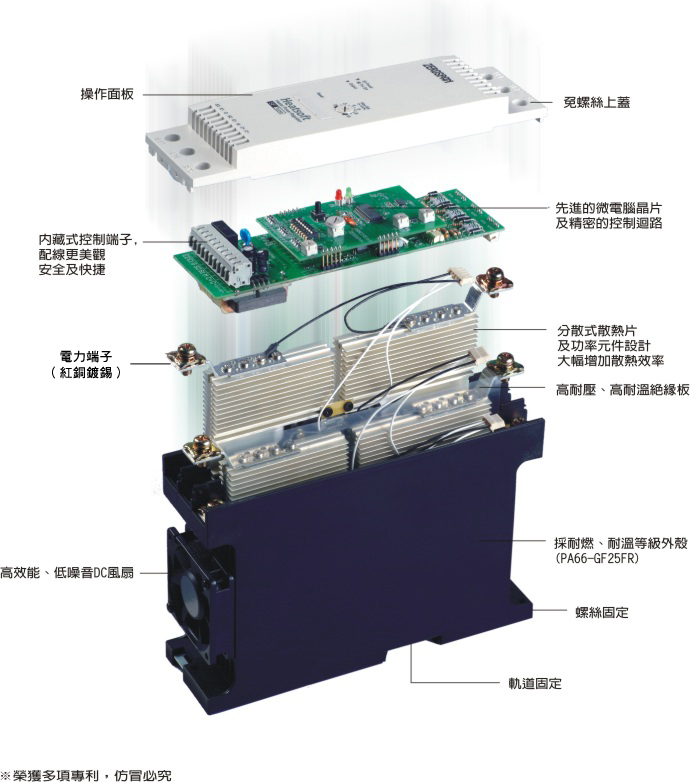

採用極精巧SF結構,最安全,更方便
SF結構設計,體積小、散熱佳,表現優異,內藏式控制端子,
採用簧片夾持式,不必壓著端子,配線美觀,安全、快速、零故障,
主電源輸入輸出端具安全防護蓋設計,配線後絕不可能碰觸任何裸露部份。

FUSE和SCR採分離式設計
FUSE及SCR為高發熱元件,可將熱量外移分散,有效減少Heatsoft積熱,增加
Heatsoft穩定性及使用效能,易於維護,延長使用壽命。並可採用FUSE SW.保
險絲開關取代NFB無熔絲開關,降低成本,如配線範例A。或採用配線範例B方式
,配合專用FUSE座,不增加配線安裝工時。
分散式散熱片設計
每只SCR獨立使用一片散熱片,相較於多只SCR共用一片散熱片,可大幅增強
散熱效能,並縮小體積。

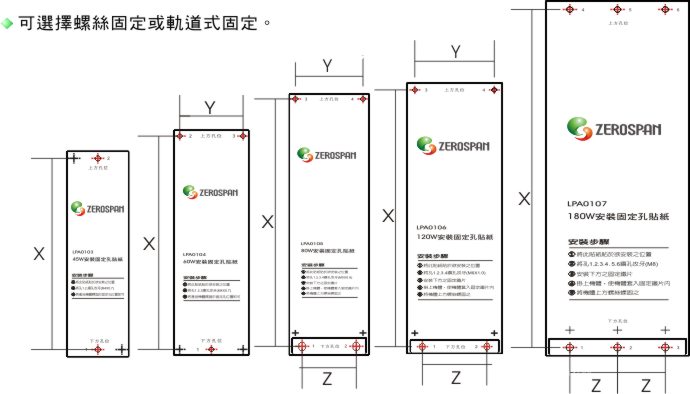

可選擇螺絲固定或軌道式固定
精緻之開模軌體,方便安裝固定。
具智慧型冷卻風扇控制,延長50-100%壽命
TH電子式溫度控制器準確偵測散熱片溫度,作為風扇運轉控制及超溫保護指示,
散熱片溫度高於55℃時風扇ON,低於50℃時風扇OFF,避免風扇長時間運轉,
延長風扇壽命並減少灰塵吸附,且具備開機風扇測試功能。
DIP.SW自由選擇各項功能
包含: DC4-20mA、DC1-5V、DC2-10V、 DC0-20mA、
               DC0-5V、DC0-10V.六種輸入訊號
            零位或相位功能(僅單相機種)
            異常手動或自動復歸
            輸出反應速度...等















Heatsoft-SF TYPE 主電源與輔助電,均無相序關係。請確認電源電壓是否與電壓使用範圍吻合。
請參閱負載電流曲線,選用合適之電流規格。
請參閱螺絲緊度表,鎖緊Line電源端,Load負載端及Fuse之電力螺絲。
單相(SFB)機種-A.電力端子採雙線式設計,以增加電流承受量。
                         B.F端子記得配線(如圖),否則無法動作(Power指示燈二閃)。
Heatsoft-SF Type 需外加保險絲,作為過電流短路保護,Fuse熔斷時,請以同等規格之Fuse更換,
  三相(SFD、SFF、SFG)機種,當FUSE僅熔斷一支時,則仍以單相電力輸出。

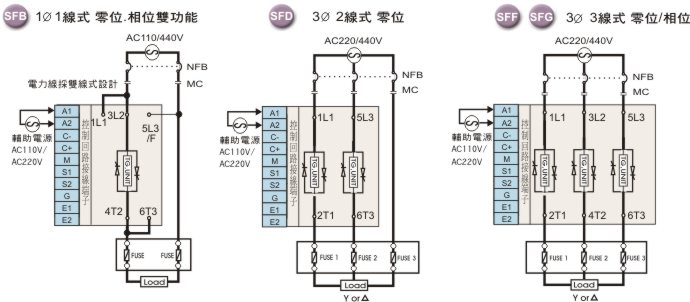

主電力配線範例 A :採用FUSE SW保險絲開關,可節省NFB成本

主電力配線範例 B :採用專用保險絲端子盤,保險絲座及接線端子盤合為一體,不增加安裝配線工時。

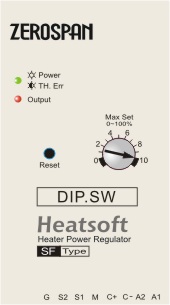

  1. Power---指示燈(綠)
      TH Err
         Main Source Err.
    當Line電源端送電時,綠燈長亮,當散熱片超溫或散熱片之溫度偵測器故障
    或斷線時,綠燈一閃;當主電源未送電時,綠燈兩閃。
  2. Output指示燈(紅)--- 顯示Heatsoft-SF之輸出狀況。
   零位控制:為閃爍指示,閃爍愈快、愈密則輸出量愈大。
   相位控制: 為明暗指示,愈亮則輸出量愈大。
  3. Max Set調整VR--- 內部最大輸出量調整VR(可調範圍0-100%),當設備升溫
      速度太快或設計之瓦特W太高時,可由此VR 調降輸出%
  4. Reset按鍵---異常解除時之手動復歸鍵,按下此鍵則視同重開機。






設定代碼例:*APNA (按照下表順序排列)
將Heatsoft-SF面板DIP.SW蓋片掀開,於主控制PC板上,即有DIP.SW S1~S8供切換各項功能
主控制板PBHC1、PBHC2 ---用於單相零位相位及3相零位機種 PBHC3 ---用於3相相位機種

  輸入訊號 A  DC4-20mA B DC1-5V C  DC2-10V D  DC0-20mA E DC0-5V F  DC0-10V
S1
ON
OFF
OFF
ON
OFF
OFF
S2
OFF
OFF
ON
OFF
OFF
ON
S8
OFF
OFF
OFF
ON
ON
ON


機種
PBHC1、PBHC2
PBHC3
SFB
SFD
SFF
SFG

P
1φ1W相位標準型

R
1φ1W相位Real Time高速型
Y
1φ1W相位啟動零位運轉
Z
1φ1W零位
Z
3φ2W零位

Z
3φ3W零位

P
3φ3W相位標準型
R
3φ3W相位Real Time高速型
S3
ON
OFF
OFF
OFF
OFF
OFF
OFF
S4
OFF
ON
ON
OFF
OFF
OFF
N/A保留
S5
OFF
ON
OFF
ON
OFF
ON


輸出
反應
速度
S7
其他機型
OFF
N
調整反應速度0.6秒(0-100%),緩衝啟動速度8秒 (0~100%)
N1
ON
S
調整反應速度10秒(0-100%),緩衝啟動速度30秒 (0~100%)
Real Time高速型
OFF
Q
調整反應速度0.1秒(0-100%),無緩衝啟動功能
ON
R
調整反應速度0.1秒(0-100%),緩衝啟動速度8秒 (0~100%)
N1

異常復歸
S6
OFF
A
自動復歸
當電源異常時綠燈一閃或超溫異常時綠燈兩閃,待異常解除時,則自動復歸
ON
B
手動復歸
當超溫異常時綠燈一閃,待異常解除後,需手動復歸(按Reset鍵)

緩衝啟動
    N1. Heatsoft-SF於初開機時或輸入訊號(含BASE SET訊號),降為0%超過60秒以上時,
    則自動進入緩衝啟動模式,保護發熱體







直線式相位控制 Phase Angle

電力平均度高,輸出穩定,電流表不抖動,但每半波會產生一諧波干擾,功率因數COS q較差
發熱體特性  定電阻發熱體、變電阻發熱體、電感性負載(訂貨時需指定)
應用場合      真空爐 高溫燒結爐 燈光調控 赤外線燈管 溫度變化快速靈敏之設備

分配式零位控制 Zero Crossing

1 cycle ON and 9 cycles OFF         1 cycle ON and 1 cycle OFF continuously  9 cycles ON and 1 cycle OFF
以全波為單位,無半波成份,可達最高之功率因數COS q,省電,不產生諧波干擾,輸出時電流表呈抖動狀態。

相位啟動、零位運轉 Phase Angle Soft Start & Zero Cross working

先以相位方式低電壓漸進輸出緩衝啟動後,自動切換成零位輸出模式。
本控制模式兼具相位/零位控制之優點,可相位緩啟動,保護發熱體,並具零位省電無干擾之特性。
發熱體特性  定電阻發熱體(不可用於阻抗隨溫度急遽變化之變電阻發熱體及電感性負載)
應用場合      恆溫空調 烘烤爐 熱處理爐 射押出機

以上輸出方式,其控制精度均經CPU精密計算,具極高線性 ±1%,解析度可達±0.4%,輸出範圍±0-99%
並且均具有智慧型緩衝啟動功能。(參閱 輸入訊號及功能切換-N1)

負載電流曲線

         以上數據系在散熱片無腐蝕、無油污、無覆蓋,

   且按熱對流方向安裝之情況下。




絕緣組抗 20MΩ以上 主電源、 輔助電源及RELAY輸出接點及外殼相互間之絕緣組抗
耐壓強度 1000VAC 1分鐘 主電源、輔助電源及RELAY輸出接點及外殼相互間之耐壓強度
耐壓強度 2000VAC  1分鐘 外殼與(主電源或輔助電源或RELAY輸出接點)間之耐壓強度



















額定電流
外型尺寸(mm)
固定孔尺寸(mm)
重量kg
電力端子 螺絲鎖緊扭力
冷卻方式
X
Y
Z
單相
SFB
機種
25A
A
162
45
125
152
NA
NA
0.9
M5
40~50 KGfCM
自冷式
38A.55A.75A
A
162
45
125
152
NA
NA
0.9
M5×2
40~50

風冷式
(DC FAN)

115A.160A
B
213
60
158
202
51
NA
1.9
M6×2
80~120
250A
C
289
80
200
293
68
54.5
4.2
M8×2
180~200
350A.560A
D
380
120
245
380
100
81
8.0
M10×2
240~260

三相
二線式
SFD
機種

12A
A
162
45
125
152
NA
NA
0.9
M5
40~50
自冷式
32A
A
162
45
125
152
NA
NA
0.9
M5
40~50
風冷式
(DC FAN)
5A.80A
B
213
60
158
202
51
NA
1.9
M6
80~120
115A.160A
C
289
80
200
293
68
54.5
4.2
M8
180~200
225A.320A
D
380
120
245
380
100
81
8.0
M10
240~260
480A
E
500
180
292
500.3
NA
60
21.0
M10×2
240~260
三相
三線式
SFF SFG
機種
10A
A
162
45
125
152
NA
NA
0.9
M5
40~50
自冷式
18A
A
162
45
125
152
NA
NA
0.9
M5
40~50
風冷式
(DC FAN)
38A
B
213
60
158
202
51
NA
1.9
M6
80~120
68A.115A
C
289
80
200
293
68
54.5
4.2
M8
180~200
160A.225A
D
380
120
245
380
100
81
8.0
M10
240~260
320A
E
500
180
292
500.3
NA
60
21.0
M10×2
240~260













SFB零位、相位雙功能 1ψ1W
SFD零位 3ψ2W
SFF零位、SFG相位 3ψ3W
額定電流
選用FUSE
FUSE座型號
額定電流
選用FUSE
FUSE座型號
額定電流
選用FUSE
FUSE座型號






AC
110
&
220
V

25A
35LET
FH602L
12A
16DT
FH0009
10A
16DT
FH0009
38A
50LET
32A
50LET
FH803L
18A
25DT
55A
80LET
55A
80LET
38A
50LET
FH803L
75A
100LET
80A
100LET
68A
80LET
115A
160LET
115A
160LET
115A
160LET
160A
T100LET
FH802
160A
T100LET
FH123
160A
T100LET
FH123
250A
315LMT
FH122L
225A
250LMT
FH183L
225A
250LMT
FH183L
350A
400LMT
320A
355LMT
320A
355LMT
560A
355LMT×2
480A
315LMT×2
NA





AC
380
&
440
V
25A
45FE
FH602H
12A
16DT
FH0009
10A
16DT
FH0009
38A
63FE
32A
63FE
FH803H
18A
25DT
55A
100FE
55A
100FE
38A
63FE
FH803H
75A
660GH100
80A
660GH100
68A
100FE
115A
T100FE
FH802
115A
T100FE
FH123
115A
T100FE
FH123
160A
T660GH100
160A
T660GH100
160A
T660GH100
250A
315FM
FH122H
225A
280FM
FH183H
225A
280FM
FH183H
350A
660GH400
320A
660GH400
320A
660GH400
560A
660GH400×2
480A
315FM×2
NA






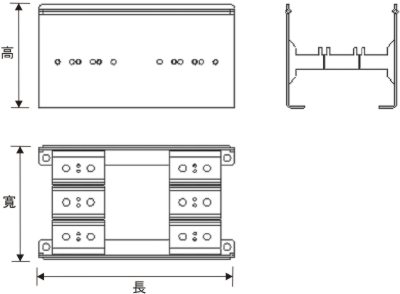

保險絲座
外型尺寸(mm)
固定孔尺寸(mm)
重量kg
電源及Fuse螺絲
X
Y
FH602L、FH602H
136
63.6
83
125.5
46.5
0.37
M6
FH802
212
83.2
108
198.5
61.5
0.93
M8
FH122L、FH122H
212
125.2
158
198.5
101.7
1.50
M10
FH803L、FH803H
136
83.6
85
125.5
66.0
0.44
M6
FH123
212
125.2
111
198.5
101.7
1.10
M8
FH183L、FH183H
212
184.9
165
198.5
161.5
1.90
M10
FH0009
78.5
18
78
0.07











    1. 務必以垂直方向安裝,以利空氣之對流,保持最佳散熱條件否則額定電流可能降低
        10~25%。
    2. 上下左右須有足夠空間以利散熱。(以不影響隔台環境溫度上升為原則)
    3. 避免任何物品阻礙冷卻風扇之抽送通風,如線槽、配線銅排...等。
    4. Heatsoft 於運轉時會產生熱量由散熱片散出,請於控制盤上方及下方預留足夠之空氣
        對流孔;或於控制盤上方加裝風扇排出,下方留對流孔讓冷空氣自然進入。
    5. 避免安裝於有嚴重水蒸氣或酸、鹼性、腐蝕性氣體之場合。(此種場合需以控制箱體
        或控制室有效隔離)
    6. 使用周圍濕度:90%RH以下。(無結露)
    7. 運轉週溫: -10℃~ +60℃







1. 電熱設備之溫度控制主要元件為: SCR電熱調整器、TIC溫度控制器、溫度感測器、發熱體,當其中一元件發生問題時,均有可能導致超溫,嚴重的話,甚至燒毀設備,發生火災,設備規劃設計時,應考慮超溫保護措施, 最好的措施是於主電源,加裝電磁接觸器MC,做為主電源隔離用
             ,當超溫時控制MC跳脫,加熱即停止。
2. Heatsoft-SF在不輸出時,不算完全隔離,建議必須裝置分路開關(NFB). 於設備維修時,可隔離主電源,如果只操作使Heatsoft 不輸出是不夠的,因其輸出端仍帶電,會發生觸電危險。(尤其於3φ 2W 及1φ 1W機種,因有一線直通,所以更必要斷電)
  3. 配線完成後,必須蓋上面板及塑膠防護蓋,才能進行送電運轉。
  4. 電源由Line端輸入,由Load端輸出至負載,不可對調使用。

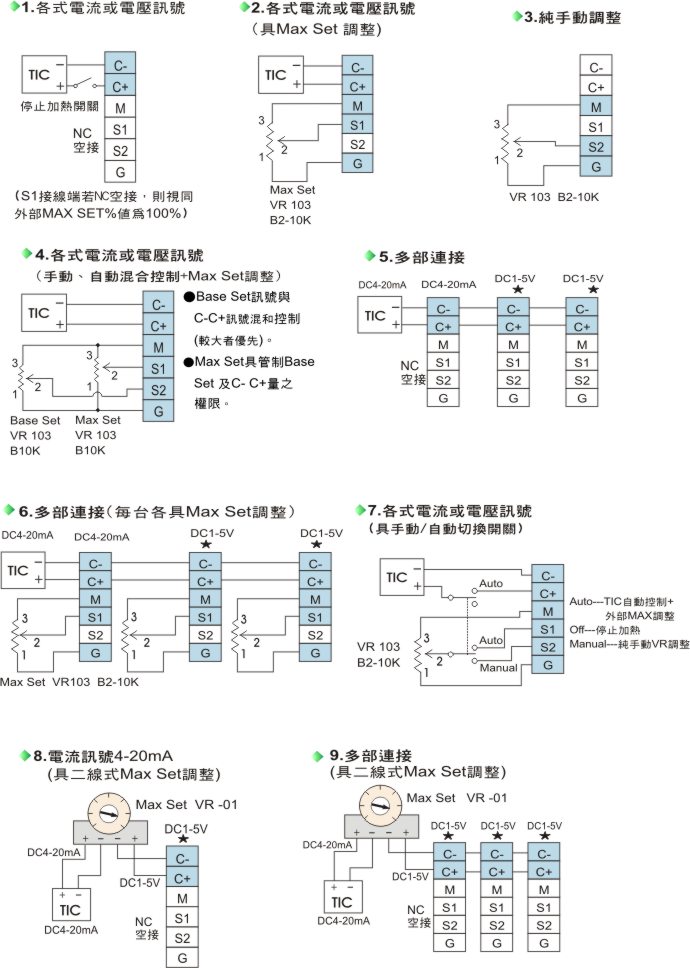

  5.控制回路接線端子,每端子以僅接一條
    線為佳,以一字起子由端子上方下壓
   ,端子即可開啟,控制線不必壓著端子,
    可直接插入。



6. 本說明書列舉之數種配線範例供參考,配線時仍須遵照當地(該國)電工法規之規定。
